青岛胶六® 挡边输送带使用说明书

2018-07-30 阅读次数:1553


裙边输送带是在基石带(1)的两侧,加上裙边(2)形成的,见图9。基带是普通一平型带,所不同的是带体比普通带具有更大的横向刚度。两侧裙边为波状,当输送带绕过滚筒或过渡段时,裙边上部可以自由伸展或压缩,两侧裙边之间的带体中部,可根据需要加上按一定间距布置的横隔板(3),裙边与横隔板形成了输送物料的“匣”形容器,从而实现大倾角输送。

裙边带既是牵引件以是承载物料构件,横向刚度要求较高,标准为f/b=0.025,b表示基带宽,f表示挠度。见图:

本系列裙边带可根据输送不同物料的特性、输送量等,选择普通型、强力型、耐热、耐高温(300~500℃装铠带芯)、耐酸、耐寒、钢丝绳型裙边带。



2.基带

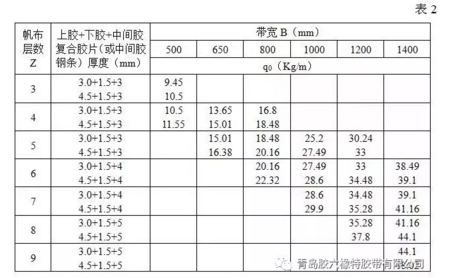

1)  选用帆布型带芯橡胶输送带,带宽B、层数Z、上下胶中间加强层胶厚度及每米质量见表2。选用涤纶树脂代替尼带芯重量也可参照选用。



2)芯层帆布径向扯断强力为:涤纶树脂200Kg/cm层;棉帆布:56Kg/cm层;装铠:200/300/400/500/600Kg/cm层。



3)本系列推荐输送带安全系数m=12

3.裙边



   本系列采用S型裙边,主要参数及每米质量见表3

4.横隔板



   (1)本系列按不同倾角,裙边高选用不同的横隔板形式,横隔板形式有T型、C型、TC型、TS型、TCS型。



   (2)横隔板外形及参数按如下要求选用



a.本系列用于小倾角(0º≤a≤18º)时,一般不采用横隔板;



b.本系列用于大倾角(18º≤a≤40º)时,应选用T型横隔板;



c.  本系列用于大倾角(40º≤a≤60º)时,应选用C型横隔板;



d.本系列用于大倾角(60º≤a≤90º)时,应选用TC型或TCS型横隔板;



e.  当横隔板高度h≥280mm时,应选用TS型或TCS型。

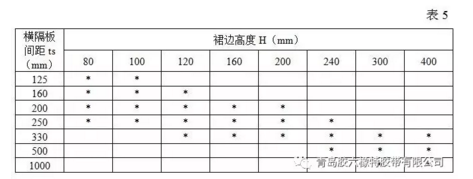

(3)本系列各挡边高推荐采用的横隔板间距见表5:
